BK型壓力控制器

一、用途

　　BK型壓力控制器是采用波紋管做感壓元件?？捎糜跉怏w和液體（油、水）的過程壓力監視、控制，聯鎖保護．空壓范圍是：—0.1～2.3MPa ，共有12個品種。

二、型號編寫含義

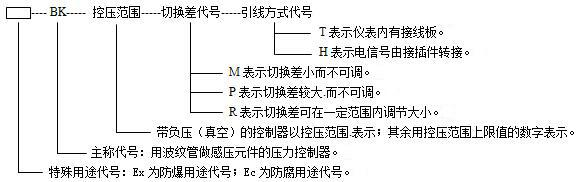

　　BK型壓力控制器的型號編寫由5部分組成，,各部分之間以短橫線分開，,其含義如下：

三、結構特點

　　3.1 外形結構和安裝尺寸：

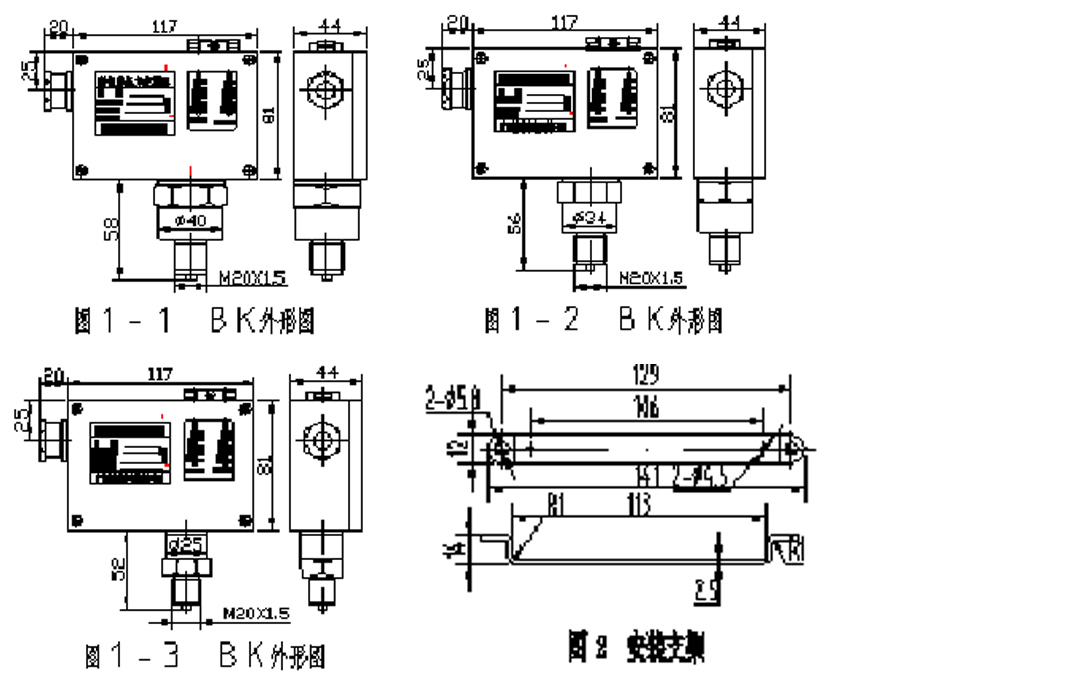

　　外形結構和尺寸如圖1-1、圖1-2、圖1-3所示：壁裝安裝支架如圖2所示：

　　3.2 工作介質浸潤材料

　　a)工作介質浸潤材料為銅和不銹鋼,用于普通無腐蝕性的氣體和油、水等液體介質。

　　b)工作介質浸潤材料為全不銹鋼1Cr18Ni9Ti,可用于對1Cr18Ni9Ti無腐蝕性的氣體、液體介質。

　　3.3 電氣連接和引線標記

　　儀表的電信號引線分兩種方式：

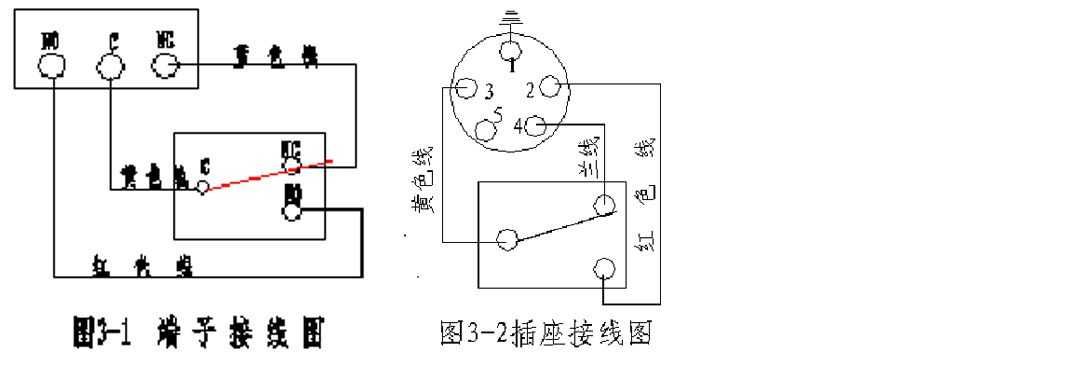

　　a)接線端子連接方式如圖3-1所示：

　　b)接插件引線方式如圖3-2所示：

　　3.4 安裝方式和壓力連接

　　儀表可以管裝,連接接頭是M20X1.5-6g螺紋。

　　儀表也可壁裝,安裝附件如圖2所示。
